Performance supérieure pour les liquides légèrement chargés de solides

Série 80®

Les pompes centrifuges auto-amorçantes Gorman-Rupp série 80® sont conçues pour des applications en service continu, offrant une pression de refoulement moyenne. Elles sont capables de transférer des solides de taille moyenne dans des conditions exigeantes. La conception à aspiration directe garantit un amorçage rapide, permettant d’atteindre des hauteurs d’aspiration plus élevées que la plupart des autres pompes centrifuges auto-amorçantes.

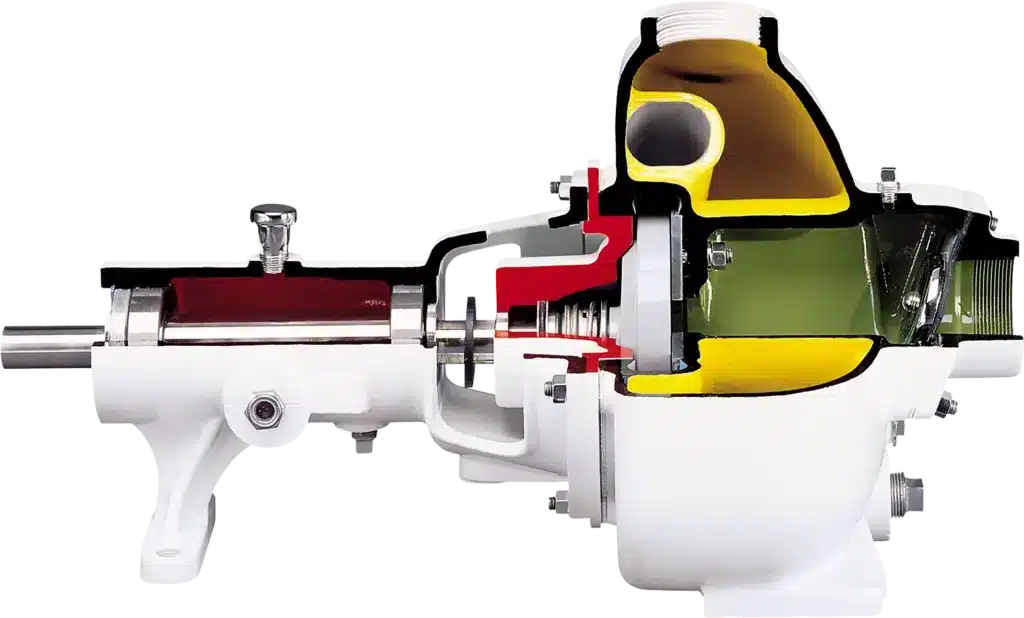

Le liquide pénètre directement dans l’œil de la roue, assurant un écoulement fluide avec un minimum de turbulence. Un clapet anti-retour d’aspiration empêche le désamorçage lorsque la pompe s’arrête.

Avec moins de pièces mobiles, les pompes auto-amorçantes série 80® nécessitent une maintenance minimale, ce qui les rend faciles à entretenir et économiques à long terme. Disponibles en différentes tailles, matériaux et configurations d’entraînement, elles conviennent parfaitement aux applications industrielles, à la construction, à l’exploitation minière, à l’agriculture, aux services municipaux et à l’industrie pétrolière.

Téléchargez la brochure Série 80®
80-series zelfaanzuigende centrifugaalpomp om lichte vaste stoffen te verpompen

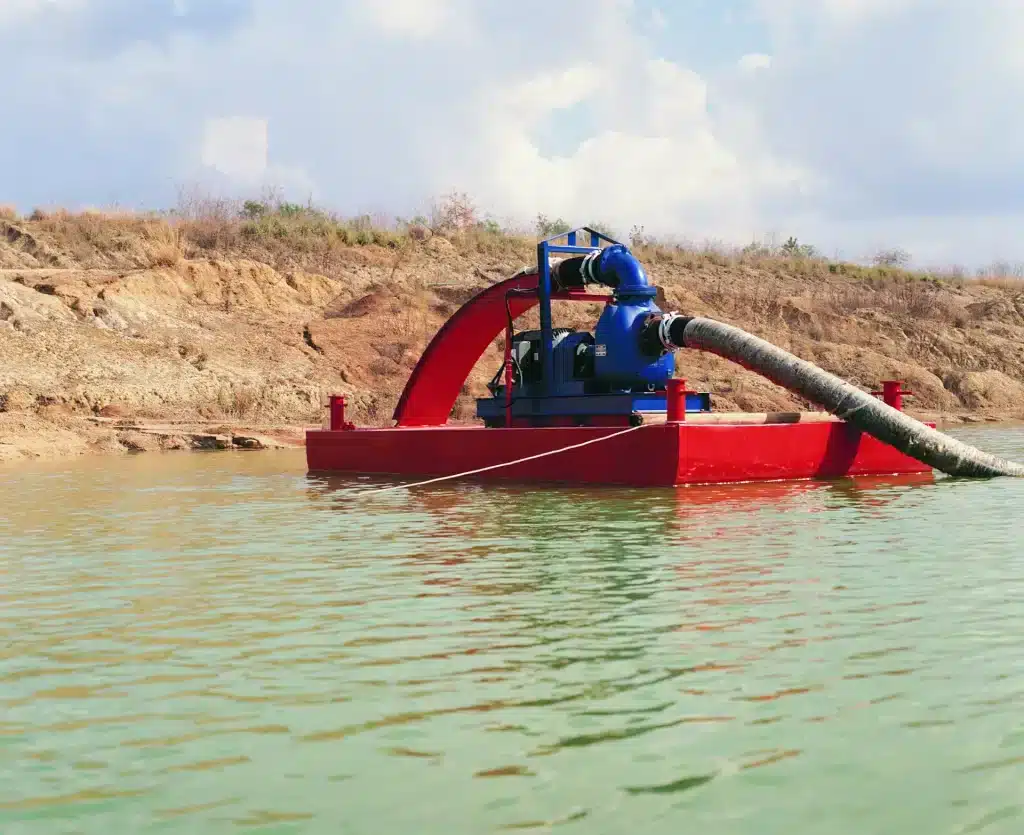

Pourquoi choisir la série 80® ?

  • Conception à aspiration directe – Permet une hauteur d'aspiration plus élevée et un rendement élevé.
  • Plusieurs options d'étanchéité d’arbre – Adaptées à différents types de liquides.
  • Roue à haut rendement – Performance hydraulique optimisée avec capacité de transfert de solides de taille moyenne.
  • Plaque d'usure remplaçable – Ajustage du jeu entre roue et plaque d’usure grâce à des calles d’épaisseur.
  • Options de transmission – Disponibles en configurations à accouplement direct, poulies/courroies entrainées par moteur électrique normalisé ou moteur thermique.

Caractéristiques principales

Amorçage rapide avec conception d'aspiration directe

  • Assure un amorçage rapide et fiable pour un fonctionnement immédiat.
  • Fonctionne à des niveaux d’aspiration plus élevés que les pompes centrifuges auto-amorçantes standard.

Options d’un large choix d’étanchéité d’arbre pour divers types de fluides

  • Garnitures mécaniques simples et double disponibles, avec lubrification à la graisse, à l’huile ou auto-lubrifiée.
  • Les matériaux des faces de frottement des garnitures mécaniques comprennent le Graphite/Ni-resist, le Graphite/Céramique, le Bronze fritté/Inox, le Carbure de silicium et le Carbure de tungstène.
  • Disponible avec divers types d’élastomères tels que le Viton, le BunaN et le Téflon (PTFE).

Roue multi-aubes semi-ouverte à haut rendement

  • La conception semi-ouvert multi-aubes favorise le rendement
  • Transfert de solides sphériques jusque 60 mm

Plaque d'usure remplaçable pour une durée de vie prolongée de la pompe

  • Maintient une efficacité opérationnelle optimale avec un temps d’arrêt minimal.
  • Conçue avec des matériaux à forte épaisseur pour une durée de vie prolongée.

Options de transmissions variés

  • Entraînement à accouplement flexible – Se connecte directement à un moteur électrique pour un fonctionnement en douceur.
  • Entraînement à accouplement flasqué – Conception compacte pour des installations peu encombrantes.
  • Courroie trapézoïdale – Permet un contrôle de vitesse réglable pour des performances optimisées.
  • Options motorisées – Compatibles avec des moteurs à essence ou diesel.

Spécifications techniques

  • Dimensions : 30 mm, 40 mm, 50 mm, 80 mm, 100 mm, 150 mm
  • Débit maximal : 421,2 m³/h (117 lps)
  • Hauteur manométrique maximale : 62 m
  • Passage libre : 48 mm
  • Matériaux : Fonte, Fonte ductile, Acier inoxydable

SERIE 80® : PERFORMANCE FIABLE ET ROBUSTESSE POUR UN USAGE INTENSIF

Les pompes Gorman-Rupp série 80® allient efficacité, durabilité et faible maintenance, ce qui en fait une solution fiable pour les applications exigeantes de pompage de fluides. Conçues pour assurer une fiabilité à long terme en fonctionnement continu, elles offrent des performances économiques et durables avec une maintenance simplifiée.
Téléchargez la brochure Série 80®

Questions fréquentes – 80 Series®

Qu'est-ce que la Gorman-Rupp 80 Series® ?
La 80 Series® est une gamme de pompes centrifuges auto-amorçantes robustes, conçues pour des applications à hauteur manométrique moyenne avec passage de solides modéré. Les pompes disposent d’une aspiration directe avec clapet anti-retour qui empêche le désamorçage à l’arrêt. Disponibles en tailles de 1.25″ (30 mm) à 6″ (150 mm), les pompes 80 Series sont conçues pour un fonctionnement continu et exigeant.
La série 80® traite une large variété de fluides, de l’eau claire aux liquides contenant des solides modérés jusqu’à 48 mm, selon le modèle. Les pompes conviennent ainsi aux fluides industriels, aux eaux de chantier, aux applications agricoles, aux services municipaux et aux produits pétroliers.
La 80 Series intègre un clapet anti-retour côté aspiration et une roue ouverte conçue pour le passage de solides modérés (jusqu’à 48 mm), tandis que la O Series dispose d’une aspiration directe sans clapet et d’une roue fermée optimisée pour les liquides propres. La 80 Series est le bon choix lorsque les fluides peuvent contenir des solides ou des débris. La O Series est mieux adaptée au transfert de liquides propres à des hauteurs manométriques plus élevées avec un rendement supérieur.
Débit max. : 428 m3/h (119 l/s). Hauteur manométrique max. : 63 m. Solides max. : 48 mm. Tailles de pompe : 1.25″ (DN32), 1.5″ (DN40), 2″ (DN50), 3″ (DN80), 4″ (DN100), 6″ (DN150). Les performances réelles dépendent du modèle spécifique.

Modèles 1 1/4″ (DN32) : 81 1/4A, 81 1/4B — débit max. jusqu’à 11 m3/h (3 l/s), hauteur manométrique max. jusqu’à 12 m.

Modèles 1 1/2″ (DN40) : 81 1/2A, 81 1/2B, 81 1/2D, 81 1/2E, 81 1/2P — débit max. jusqu’à 29 m3/h (8 l/s), hauteur manométrique max. jusqu’à 27 m.

Modèles 2″ (DN50): 82D, 82E, 82H — débit max. jusqu’à 57 m3/h (16 l/s), hauteur manométrique max. jusqu’à 63 m.

Modèles 3″ (DN80) : 83A, 83B, 83C, 83D — débit max. jusqu’à 93 m3/h (26 l/s), hauteur manométrique max. jusqu’à 54 m.

Modèles 4″ (DN100) : 84A, 84B — débit max. jusqu’à 169 m3/h (47 l/s), hauteur manométrique max. jusqu’à 37 m.

Modèles 6″ (DN150) : 86A, 86B — débit max. jusqu’à 428 m3/h (119 l/s), hauteur manométrique max. jusqu’à 37 m.

Le matériau standard est la fonte grise. Selon le modèle, des options sont disponibles comprenant la fonte ductile, l’acier inoxydable, le CD4MCu, l’aluminium, l’acier moulé et le plastique (modèle 81 1/2P). Le matériau adapté dépend du fluide pompé et des conditions de fonctionnement. Consultez Gorman-Rupp Europe pour des recommandations sur les matériaux.
Les pompes 80 Series créent une dépression côté aspiration, ce qui permet à la pression atmosphérique de pousser le liquide dans la pompe. Avant la première utilisation, le corps de pompe doit être rempli de liquide. Après l’amorçage initial, la pompe retient le liquide dans la volute et se réamorçe automatiquement lors des démarrages suivants. Le clapet anti-retour à l’aspiration empêche le liquide d’amorçage de s’écouler par la conduite d’aspiration lorsque la pompe s’arrête.
es pompes 80 Series sont équipées d’une roue semi-ouverte multi-aubes conçue pour un rendement élevé et le passage de solides modérés. Selon le modèle, la roue peut transférer des solides jusqu’à 48 mm. Cela rend les pompes parfaitement adaptées aux applications impliquant des solides modérés pour une hauteur manométrique modérée.
La plaque d’usure remplaçable et ajustable garantit que la pompe fonctionne à son rendement optimal. Elle élimine la nécessité de remplacer des pièces moulées coûteuses en cas d’usure. La plupart des plaques d’usure de la 80 Series sont fabriquées en acier au carbone avec des épaisseur importante pour une durée de vie prolongée.

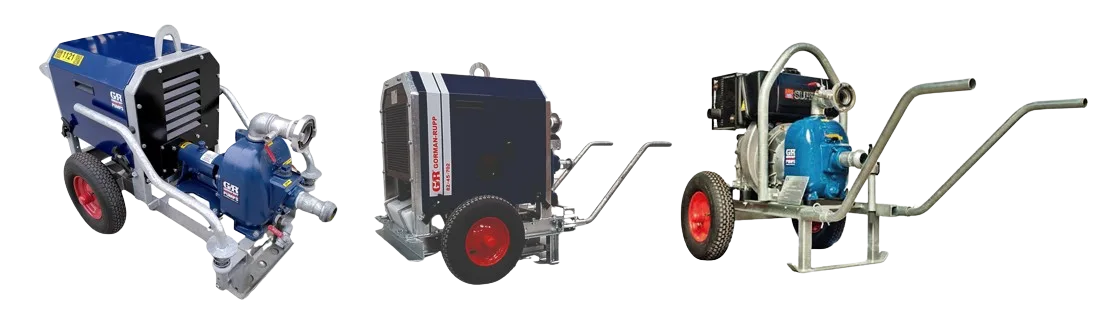

Les pompes 80 Series peuvent être entraînées par un moteur électrique ou par un moteur thermique.

Moteurs thermiques:

– Moteur électriques normalisés IE3 ou IE4 (très haut rendement)

– Moteurs alimentés par batterie pour des puissances d’arbre jusqu’à 1,8 kW

Moteurs à combustion :

– Moteurs essence ou diesel refroidis par air ou par liquide (conformes stage V)

La Shield-A-Spark est une pompe spéciale de la 80 Series conçue pour la manipulation de carburants et de liquides volatils. Ces modèles à entraînement par moteur sont classifiés antidéflagrants et sûrs pour une utilisation avec des liquides volatils. Disponibles en tailles de 2″ (DN50) à 3″ (DN80), avec construction en aluminium et élastomère d’étanchéité Viton®.
Transfert de fluides industriels, assèchement de chantiers de construction, applications minières, irrigation agricole et approvisionnement en eau, services municipaux d’eau et d’assainissement, transfert de produits pétroliers (y compris Shield-A-Spark pour les liquides volatils)
La capacité de passage de solides dépend du modèle, allant de 6 mm sur les plus petits modèles à 48 mm sur les modèles 6″. Pour les applications avec des solides de taille importante ou des fibres, orientez-vous vers la Gorman-Rupp Super T Series® ou Ultra V Series®.

Oui. Les pompes 80 Series sont conçues pour un fonctionnement sans interruption. La construction robuste, la fabrication de qualité et la plaque d’usure remplacable contribuent à une longue durée de vie avec un temps d’arrêt minimal.

Les pompes 80 Series ont peu de pièces mobiles, ce qui les rend faciles à entretenir et à réparer. La plaque d’usure remplacable restaure le rendement de la pompe sans remplacer des pièces moulées coûteuses, ce qui réduit les coûts d’exploitation à long terme. Pièces disponibles via le réseau de distributeurs. Garanties jusqu’à 60 mois. Formation via la Gorman-Rupp Academy.
