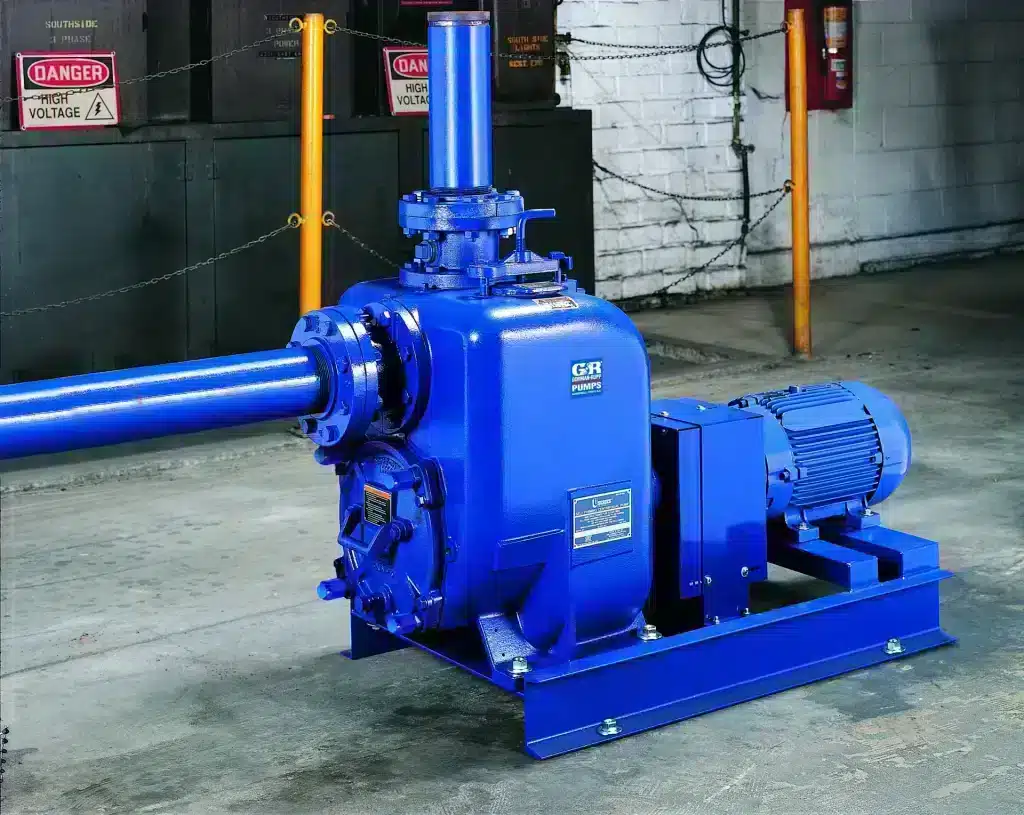

La série Super U® est la gamme de pompes auto-amorçantes la plus efficace de Gorman-Rupp, offrant un rendement pouvant atteindre 75 % tout en conservant des capacités de traitement des solides. Dotées d’une conception hydraulique unique, d’une volute lisse et d’une roue à aubes multiples, ces pompes réduisent les pertes par frottement et la traînée, garantissant ainsi des performances élevées et des coûts d’exploitation réduits.
Conçue pour une installation hors sol, la série Super U® permet un entretien sûre et facile sans nécessité d’intervention en espace confiné. L’entretien de routine peut être effectué à l’aide d’outils manuels courants, sans déconnecter la tuyauterie. Toutes les pompes de la série Super U® peuvent être couplées à un moteur électrique standard, éliminant ainsi le besoin de pièces spéciales pour moteur.
Bénéficiant de la garantie de cinq ans de Gorman-Rupp, leader du secteur, la série Super U® garantit une fiabilité à long terme, une réduction des temps d’arrêt et un fonctionnement rentable.
La Super U Series® est une pompe centrifuge auto-amorçante de Gorman-Rupp, conçue pour les applications qui exigent à la fois un rendement élevé et une capacité de passage de solides fiable. Les applications courantes comprennent le traitement des eaux usées municipales, les applications industrielles, les stations d’épuration (STEP) et le transfert général de liquides contenant des matières solides. Grâce à sa conception auto-amorçante, la pompe peut être installée au-dessus du liquide pompé, ce qui simplifie la maintenance et l’inspection.
La Super U Series® est disponible en diamètres de refoulement de 1,5″ (40 mm) à 12″ (300 mm). Selon le modèle et la configuration, la pompe délivre un débit maximal jusqu’à 1 500 GPM (342 m³/h) et une hauteur manométrique totale (HMT) maximale de 208′ (63 m). Les performances réelles dépendent de la version sélectionnée (A ou B), de la vitesse de fonctionnement et des conditions d’application. Consultez les courbes de pompe pour le point de fonctionnement correct.
La version A offre le rendement le plus élevé car le liquide entre directement dans l’œil de la roue. Un collier Victaulic relie la bride d’aspiration amovible à la plaque de visite amovible pour l’accès de maintenance.
La version B est dimensionnellement interchangeable avec la Super T Series® (dimensions d’aspiration et de refoulement) et dispose d’une plaque de visite amovible avec poignée ergonomique et capacité de pusher bolt, offrant un accès rapide à la roue, la plaque d’usure et la garniture sans déconnecter la tuyauterie.
La Super U Series® atteint un rendement jusqu’à 75 %, grâce à une conception unique de la volute qui minimise les pertes de charge par frottement, combinée à une roue ouverte multi-aubes. Ce niveau de rendement a un impact direct sur la consommation d’énergie et le coût du cycle de vie de l’installation. Point important : la pompe fonctionne également de manière efficace sur une large plage de fonctionnement, ce qui signifie que le rendement ne chute pas significativement lorsque les charges varient et que la pompe s’éloigne de son point de meilleur rendement (BEP).
La Super U Series® traite des matières solides jusqu’à 1¼ » (32 mm) de diamètre. La roue ouverte multi-aubes est fabriquée en fonte ductile et est conçue pour un passage de solides fiable. Pour les applications impliquant des matières solides plus importantes ou des matériaux fibreux tels que lingettes et chiffons, la Super T Series® avec le système Eradicator® Solids Management System constitue une alternative.
Le réglage sans cale externe breveté permet d’ajuster le jeu entre la roue et la plaque d’usure depuis l’extérieur, sans réaligner les courroies, accouplements ou autres composants d’entraînement, et sans perturber la position de la garniture mécanique. Cette conception double la durée de vie de la roue et de la plaque d’usure tout en maintenant la pompe à son rendement optimal. Le collier de réglage se verrouille en position après l’ajustement, maintenant le réglage du jeu même si la plaque de visite est retirée.
La Super U Series® est équipée de série d’une garniture cartouche mécanique exclusive à double flottement, auto-alignante, lubrifiée à l’huile, avec des faces d’étanchéité stationnaire et rotative en carbure de silicium. Cette garniture est spécifiquement conçue pour les conditions de service sévères et abrasives. Des configurations de garniture supplémentaires sont disponibles sur demande.
Oui. Sur la version B, la plaque de visite amovible avec poignée ergonomique offre un accès direct à la roue, la plaque d’usure et la garniture mécanique sans déconnecter la tuyauterie d’aspiration ou de refoulement. L’ensemble rotatif complet (arbre, roulements, garniture) peut également être retiré en démontant quatre boulons à l’arrière de la pompe, sans perturber le corps de pompe ou la tuyauterie. L’entretien peut être effectué avec des outils à main courants, même dans des espaces confinés.
La Super U Series® est disponible en unité de base prête pour le raccordement à une source d’énergie, ou en accouplement flexible ou par entraînement par courroies trapézoïdales avec un moteur électrique. Les configurations par courroies trapézoïdales offrent une flexibilité dans le choix de la vitesse et fournissent généralement la vitesse de fonctionnement maximale pour la HMT et le débit requis sans nécessiter de retouche de la roue. Tous les modèles peuvent être couplés à un moteur IEC standard. La Super U Series® peut également faire partie d’une station de pompage ReliaSource® en surface, pré-assemblée et testée en usine.
La Super U Series® est livrée de série avec une garantie pouvant aller jusqu’à 5 ans. Les conditions exactes de garantie dépendent du modèle et des conditions convenues au moment de l’achat. Contactez Gorman-Rupp Europe pour les conditions de garantie actuelles.
La Super U Series® est conçue pour les applications où un rendement élevé est prioritaire, avec une roue ouverte multi-aubes offrant un rendement jusqu’à 75 %. La Super T Series® est principalement conçue pour une capacité de passage de solides exigeante et est disponible avec le système Eradicator® Solids Management System pour les applications impliquant fibres, lingettes et matières solides plus volumineuses. La version B de la Super U Series® est dimensionnellement interchangeable avec la Super T Series®, permettant une mise à niveau ou un échange sans modifier la tuyauterie.

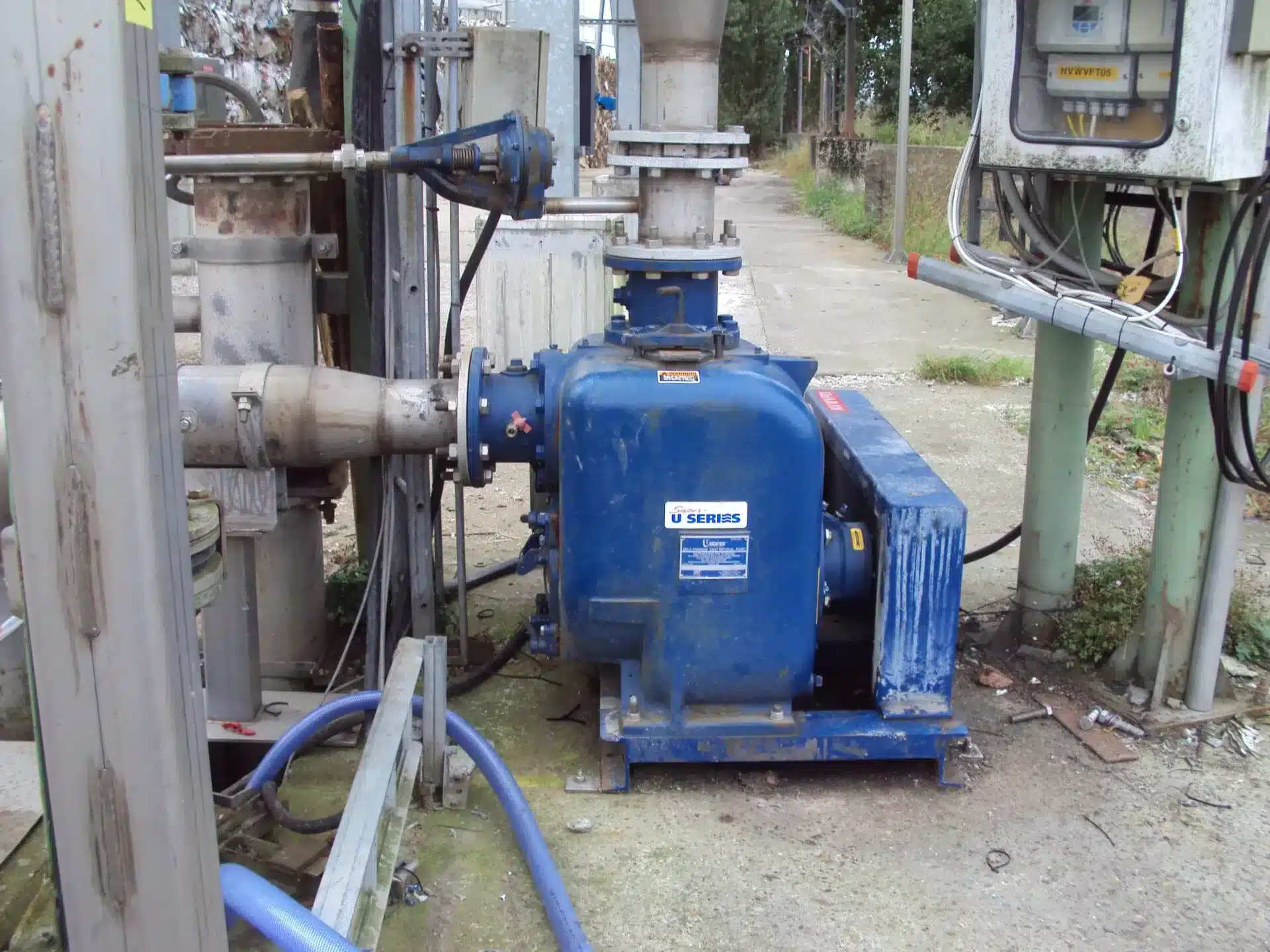

Oui. Grâce à sa conception auto-amorçante, la Super U Series® peut être installée en surface, ce qui la rend parfaitement adaptée aux stations de pompage installées à sec. Cela simplifie la maintenance, l’inspection et la surveillance. Pour les installations permanentes, la Super U Series® peut également être déployée dans le cadre d’une station de pompage modulaire ReliaSource® avec un système de puisard auto-nettoyant, pré-assemblée et testée en usine.
