Une pompe à égout joue un rôle essentiel dans la gestion des eaux usées et des eaux cloacales dans les milieux municipaux, industriels et résidentiels. Lorsque les systèmes d’égouts sont confrontés à des débits élevés, des solides ou du sable, choisir la bonne pompe à égout garantit des performances fiables, moins de blocages et une longue durée de vie. Dans ce blog, vous découvrirez :

• Qu’est-ce qu’une pompe à eaux usées
• Comment elle fonctionne
• Comment choisir le modèle adapté à votre application

Nous nous appuierons sur les meilleures pratiques du secteur, les types de produits Gorman-Rupp et des scénarios réels pour vous aider à prendre des décisions éclairées.

Qu’est-ce qu’une pompe de relevage ?

Une pompe d’égout est une pompe conçue spécifiquement pour gérer les eaux usées et les eaux résiduaires contenant des lingettes, des solides, des solides en suspension, des graisses, du sable et d’autres contaminants. Son but est de déplacer les eaux usées d’un emplacement à un autre – par exemple, d’un bâtiment au collecteur d’égout principal, ou d’une zone basse vers une station de traitement.

Caractéristiques clés d’une pompe de relevage:

• Capacité à laisser passer les solides sans obstruction
• Résistance à l’abrasion et à la corrosion
• Fonctionnement fiable sous des conditions de débit et de pression variables
• Conçu pour des milieux sales et difficiles

Comment fonctionne une pompe de relevage?

Les pompes à eaux usées peuvent fonctionner de différentes manières selon leur conception. Voici les types courants et leurs principes de fonctionnement:

Pompes centrifuges standard

• Ceux-ci utilisent une roue à pales tournant à grande vitesse pour projeter le fluide vers l’extérieur, transformant ainsi l’énergie mécanique en énergie cinétique, puis en énergie de pression.
• Les pompes centrifuges standards sont efficaces lorsque les solides sont petits et en suspension. Elles sont simples, robustes et relativement faciles à entretenir.

Pompes centrifuges auto-amorçantes

• Ces pompes peuvent évacuer l’air de la ligne d’aspiration afin que la pompe puisse commencer à pomper même lorsqu’elle est partiellement remplie d’air.
• Utile dans les applications où la pompe est située au-dessus du niveau du liquide ou lorsque l’aspiration est nécessaire.

Pompes et systèmes Reliasource

• Pour les débits importants ou les applications critiques, les ensembles de pompes (plusieurs pompes fonctionnant en parallèle ou en série) offrent redondance et capacité.
• Des systèmes comme Reliasource proposent une surveillance améliorée, une meilleure facilité d’entretien et une disponibilité des pièces.

Quelle pompe de relevage choisir ? Critères clés de sélection

Choisir la bonne pompe de relevage dépend de plusieurs paramètres importants. Ceux-ci incluent:

Flow rate (capacity):
This defines how much liquid the pump needs to handle per hour or per minute. It’s crucial to determine the maximum expected flow, and you should always add a safety margin—typically 20 to 30 percent above the normal peak flow.

Débit (capacité):
Cela définit la quantité de liquide que la pompe doit gérer par heure ou par minute. Il est essentiel de déterminer le débit maximal attendu, et il convient toujours d’ajouter une marge de sécurité généralement de 20 à 30 % au-dessus du débit maximum normal.

Hauteur totale / hauteur de levage:
Il s’agit de la pression nécessaire pour déplacer les eaux usées verticalement et à travers le système de tuyauterie. Pour le calculer, additionnez la hauteur de levage verticale, la distance horizontale, ainsi que les pertes par friction causées par le type et la longueur des canalisations. Prenez également en compte les éventuelles vannes, coudes ou autres raccords pouvant engendrer une friction supplémentaire dans la tuyauterie.

Gestion des solides:
Les eaux usées contiennent souvent des solides, des graisses et des matériaux fibreux. Si la capacité du pompe à gérer les solides est trop faible, des obstructions et des dommages peuvent survenir. Vérifiez toujours le diamètre maximal des solides que la pompe peut traiter.

Matériau fibreux et filandreux dans les liquides
Les eaux usées contiennent souvent des matériaux fibreux et filandreux tels que les lingettes hygiéniques. Dans les eaux usées industrielles, on peut trouver des cordages, des déchets plastiques et d’autres contaminants. Il est essentiel de choisir une pompe capable de gérer ces contenus difficiles sans défaillance ni obstruction fréquente. Gorman- Rupp propose des options Eradicator® ou Eradicator+® sur la plupart des pompes pour eaux usees afin de prevenir ces problèmes.

Type de pompe:
Différents types de pompes fonctionnent différemment selon les conditions. Vous devrez choisir entre des modèles centrifuges standards ou auto- amorçants, des installations à sec ou immergées, et vous assurer que la pompe peut gérer la taille requise de passage des solides.

Matériau et durabilité:
Les eaux usées sont corrosives et abrasives. Le corps de la pompe, l’impulseur, les joints et les bagues d’usure doivent être conçus pour résister à des milieux agressifs. L’utilisation des matériaux appropriés réduit l’entretien et prolonge la durée de vie de la pompe.

Puissance et efficacité:
Les pompes consomment de l’énergie lors de leur fonctionnement, il est donc important d’optimiser l’efficacité. Choisir une pompe avec un moteur et une courbe adaptés au point de fonctionnement de votre système permet de réduire les coûts sur l’ensemble du cycle de vie.

Service et maintenance:
Les temps d’arrêt peuvent coûter cher. Plus une pompe est facile à entretenir et à nettoyer, mieux c’est. Recherchez des pompes offrant un accès facile à l’hélice, des processus de nettoyage simplifiés et une bonne disponibilité des pièces de rechange.

Sécurité et Hygiène
Travailler sur des équipements d’assainissement présente des défis en matière de sécurité et d’hygiène. En surface, les pompes auto-amorçantes offrent la solution optimisée pour minimiser les risques de sécurité et garantir des conditions de travail hygiéniques lors des opérations de maintenance, d’inspection et de réparation.

Exemples d’applications

Voici des scénarios typiques et comment vous aborderiez le choix d’une pompe:

• Conduites principales d’égouts municipaux: Débit élevé. surtensions occasionnelles. beaucoup de débris. Solution probable: pompe centrifuge auto-amorçante standard ou à sec avec passage de gros solides, plusieurs pompes en parallèle.
• Stations d’épuration gouvernementales/de traitement des eaux usées: Réglementations, fonctionnement continu, besoin de fiabilité. Envisagez des ensembles de pompes, de la redondance, soutenus par des services comme Reliasource.
• Eaux usées industrielles: Contiennent généralement de gros éléments tels que cordes, sacs en plastique, et même des outils et autres particules dures. Les pompes centrifuges auto-amorçantes avec une grande capacité de passage de solides, souvent utilisées en série ou en parallèle pour offrir redondance et performance supplémentaire, sont fréquemment utilisées comme ensembles de pompes électriques prêts à l’emploi.

Chez Gorman-Rupp, nous proposons plusieurs gammes de pompes adaptées à différents besoins liés au pompage des eaux usées:

Types de Pompes Gorman-Rupp

• Pompes centrifuges standard – idéales pour les applications générales d’eaux usées et d’eaux vannes. [https://grpumpseurope.eu/pumps/standard-centrifugal/] lien interne.
• Pompes auto-amorçantes – lorsque la levée d’aspiration ou l’amorçage au-dessus du niveau du liquide est nécessaire. Lien: [https://grpumpseurope.eu/pumps/self-priming/].
• Pompes à assistance d’amorçage – utiles en cas de flux intermittents fréquents (idéales pour les situations temporaires ou d’urgence). Lien: [https://grpumpseurope.eu/pumps/prime-assisted/].
• Ensembles de pompes – ensembles parallèles ou alternés pour la redondance et une capacité élevée. Lien: [https://grpumpseurope.eu/pumps/pump-sets/].
• Reliasource SCS – notre service, pièces et support de surveillance pour garantir le bon fonctionnement de vos systèmes d’égouts. Lien: [https://grpumpseurope.eu/pumps/pump-sets-systems/reliasource-scs/].

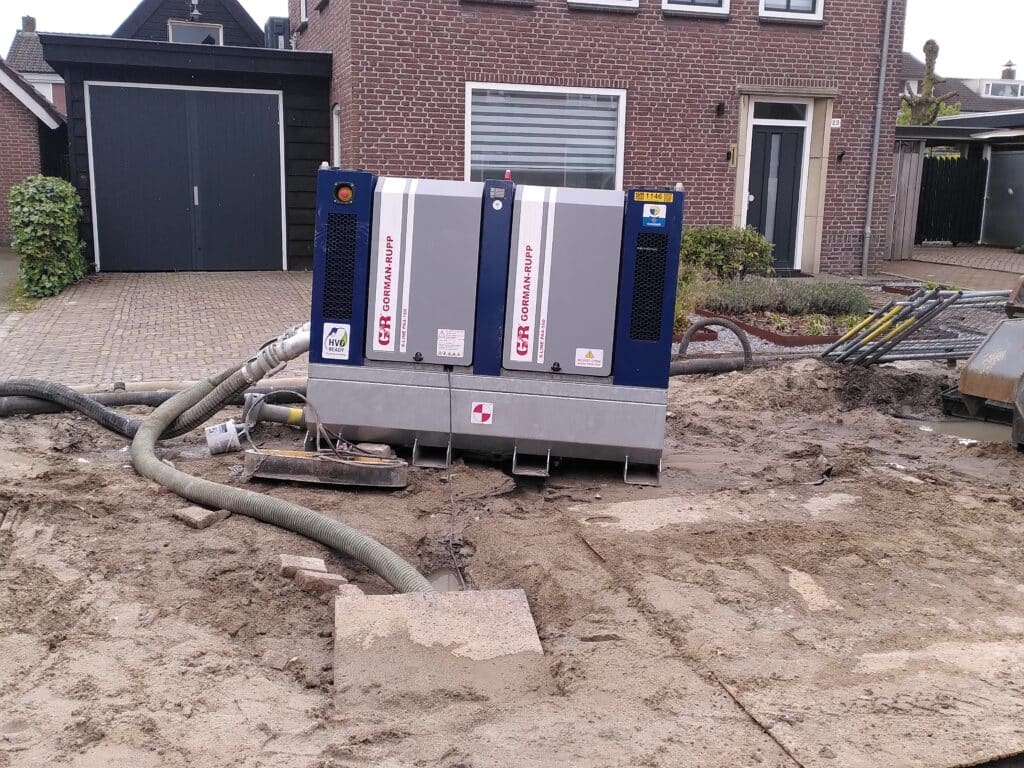

Aussi, en ce qui concerne les applications, le pompage des eaux usées est essentiel dans la construction (détournement temporaire) ainsi que dans les contextes gouvernementaux et d’assainissement. Vous pouvez en savoir plus sur les travaux de Gorman-Rupp dans les applications [Construction et mines / Eaux usées et assainissement] et [Gouvernement/ Eaux usées et assainissement].

Installation, exploitation et bonnes pratiques de maintenance

Même la meilleure pompe peut tomber en panne prématurément sans une installation et un entretien appropriés. Voici comment garantir une longue durée de vie et des performances fiables:

1. Installation Correcte
   • Dimensionner correctement les tuyauteries pour minimiser les pertes de charge
   • Assurer une étanchéité correcte à l’aspiration et au refoulement
   • Prévoir une ventilation et un refroidissement adéquats du moteur
2. Amorçage et Mise en Marche
   • Pour les pompes auto-amorçantes ou à amorçage à sec, suivre les procédures d’amorçage du fabricant
   • Éviter les fonctionnements prolongés à sec (absence de fluide dans la pompe)
3. Contrôle et Surveillance
   • Utiliser des capteurs de niveau pour prévenir les débordements ou les temps de fonctionnement excessifs
   • Surveiller le courant moteur pour détecter les surcharges ou blocages
4. Entretien Régulier
   • Inspecter périodiquement l’impulseur et les pièces d’usure
   • Nettoyer les écrans ou filtres des débris
   • Lubrifier les paliers selon les recommandations
5. Pièces de Rechange et Support
   • Maintenir en stock des impulseurs, joints, bagues d’usure de rechange
   • Utiliser les services agréés du fabricant pour garantir la compatibilité des pièces

Erreurs Courantes et Comment les Éviter

• Sous-dimensionnement du débit/capacité → entraîne une surcharge et une durée de vie réduite
• Ne pas prévoir de solides → obstructions fréquentes
• Installation en dérivation sans prise en compte des pertes dans les tuyaux/hose → pompe fonctionnant loin de son point de meilleure efficacité
• Négliger la maintenance → réduit la fiabilité

Conclusion

Une pompe d’égout est bien plus qu’un simple moteur et une roue hydraulique : elle doit être adaptée à votre débit, charge en solides, hauteur manométrique et environnement d’exploitation. Chez Gorman-Rupp, nous proposons une gamme complète de produits incluant des pompes standards et auto-amorçantes, des auto-amorçants secs, des ensembles pompes, ainsi que des solutions complètes telles que Reliasource – pour vous aider à choisir la pompe idéale, installée et entretenue correctement.

Si vous évaluez une pompe à eaux usées pour votre projet, nos experts sont là pour vous aider: que vous ayez besoin de dimensionner une pompe, d’évaluer les matériaux ou de planifier l’entretien à long terme, nous collaborons avec vous pour garantir une performance fiable.
